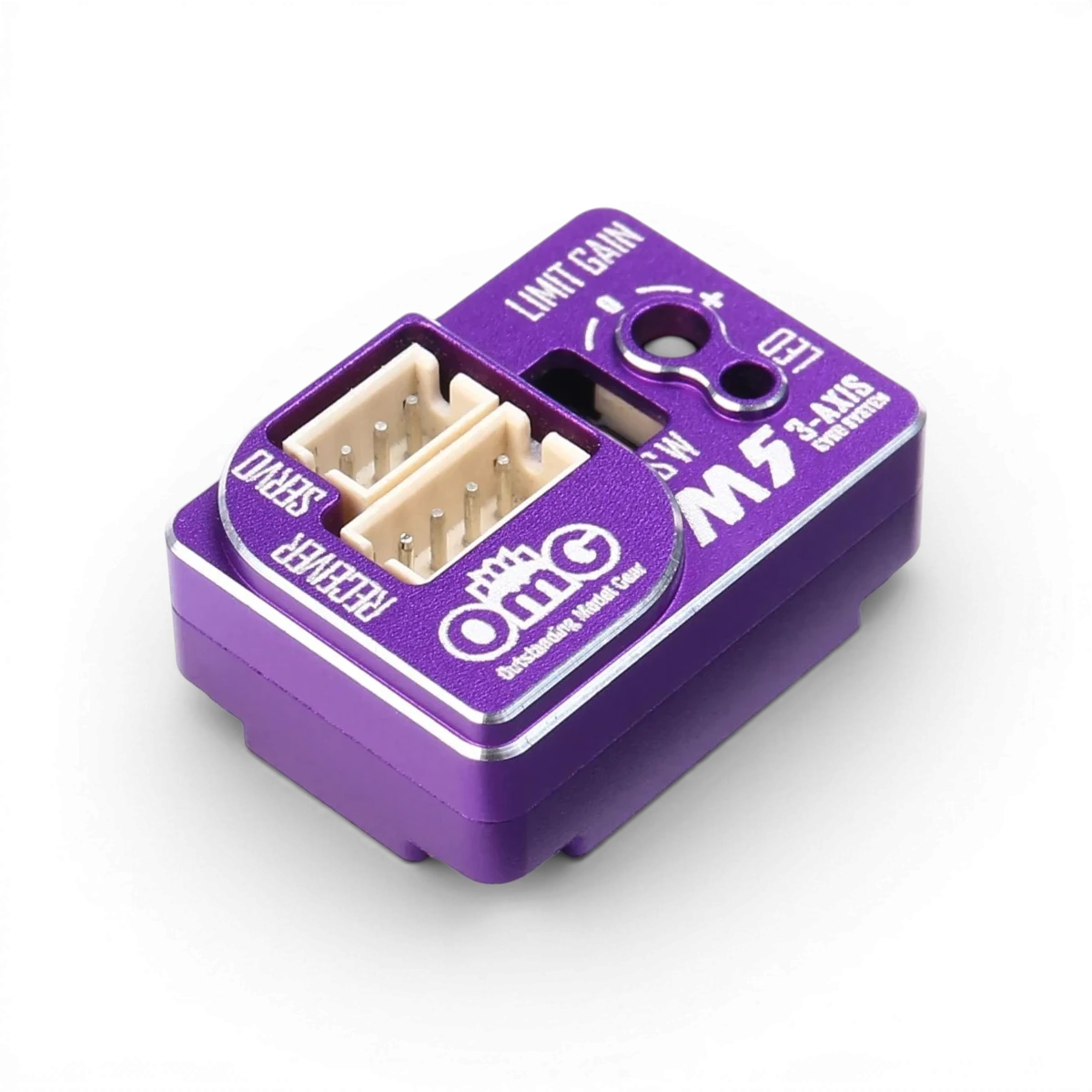

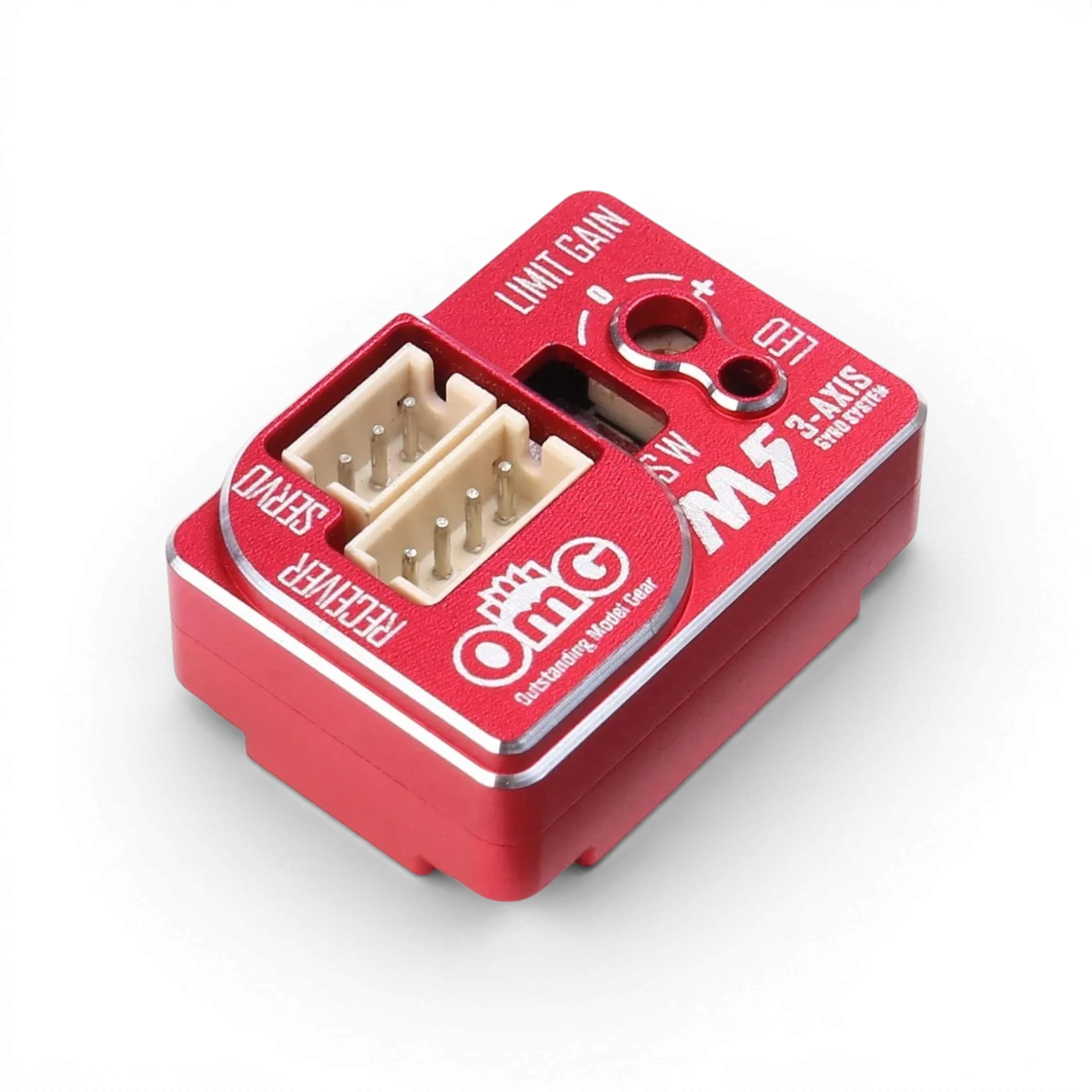

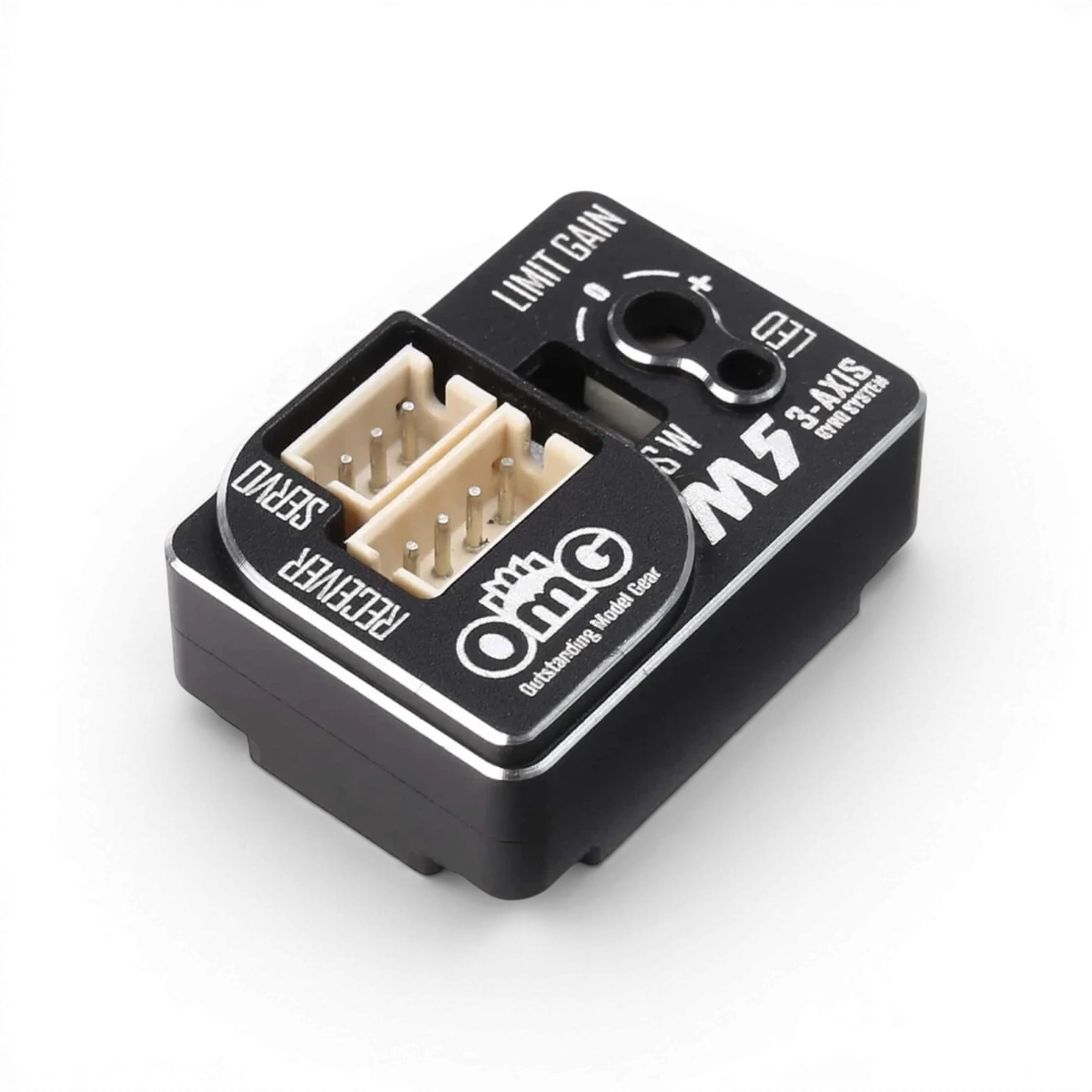

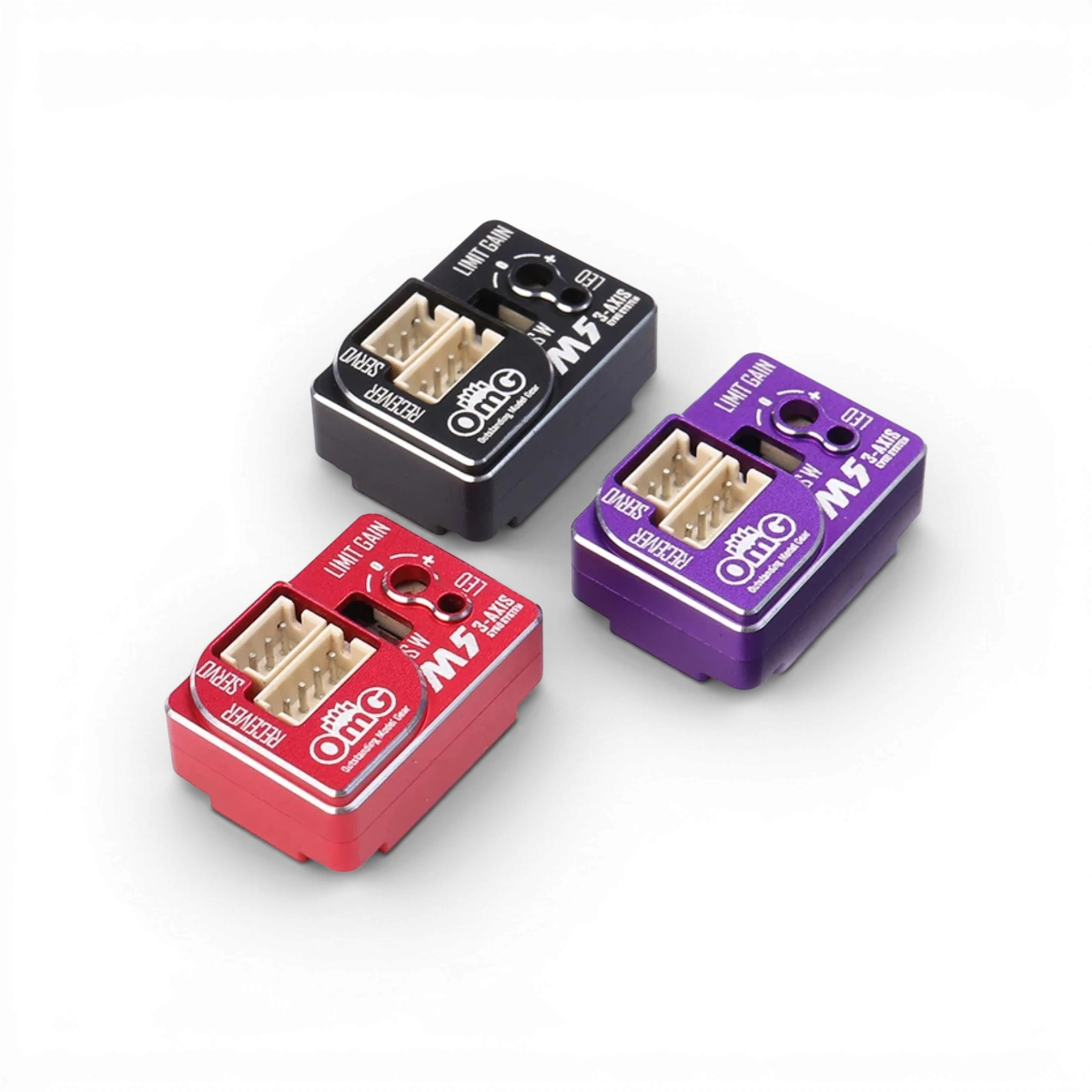

Gyro M5 MiniZ

Función de ganancia de sensibilidad

1. Ajuste el valor de la ganancia por el canal de sensibilidad del transmisor, que varía de -100 % a 0 a +100 % .A. 0 significa que no hay ganancia. -100 %/+100 % es la ganancia máxima de sensibilidad.
2. Cuando no se use el cable de ganancia, use el potenciómetro limpio del giroscopio para ajustar el valor de la ganancia.

Instrucción para el interruptor de funciones

1. EPA (configuración de carrera)

Presione el interruptor "SW" para encender. El LED blanco parpadea lentamente, entrando en el ajuste de la carrera de servo. Pase el volante del transmisor para detener el servo a la posición deseada (gire a la izquierda / gire a la derecha). Presione brevemente el interruptor "SW", luego el LED blanco parpadea rápidamente 2 veces; El LED rojo y verde se vuelve sólido; Y el LED azul parpadea lentamente. Esto significa que la carrera actual ha sido salvada. Luego gire el volante del transmisor para detener el servo a la otra posición deseada. Presione brevemente el interruptor, luego el LED blanco parpadea 2 veces rápidamente y permanece encendido después. Esto significa que la carrera actual también se ha salvado. 2 segundos después, el Gyro ingresa automáticamente al modo de inicialización. Una vez que se termina la inicialización, el Gyro está listo para su uso.

1. Restablecer (restauración de la configuración de trazo predeterminada)

Presione el interruptor "SW" para encender e ingrese el modo de ajuste de carrera. Después de soportar y mantener el interruptor durante 3 segundos, el LED rojo y el LED de Chartreuse comienzan a parpadear alternativamente. 2 segundos después, se restauran la configuración predeterminada. Luego entrará en el modo de inicialización. Una vez que se termina la inicialización, el Gyro está listo para su uso.

1. Redondeando para la ganancia

Después de tener dos cayos dos veces en el botón SW en condiciones de funcionamiento normales, el LED naranja parpadeará lentamente 3 veces. Luego cambie el viaje de ida y vuelta de la ganancia.

1. Modo AVC

Presione el interruptor "SW" durante 2 segundos en funcionamiento, luego suelte el interruptor después de que el LED amarillo parpadeó dos veces. Gire entre el modo normal y el modo AVC.

1. Ajuste de ejes x/y/z

Mantenga presionado el interruptor SW durante 5 segundos en condiciones de funcionamiento normales, y el LED amarillo parpadea 3 veces (no suelte el interruptor SW cuando el LED amarillo parpadea 2 segundos). Luego suelte el interruptor SW e ingrese el modo de ajuste de los ejes. En este modo, presione el interruptor SW y el LED rojo parpadea rápidamente 2 veces y permanece encendido. Este es el eje Z predeterminado. Presione el interruptor SW nuevamente y cambie al eje x. El LED verde parpadeará rápidamente 2 veces y permanecerá encendido. Presione el interruptor SW nuevamente y cambie al eje Y. El LED azul permanecerá encendido. Si presiona el interruptor SW nuevamente, volverá a cambiar al eje Z (ciclismo de esta manera) nuevamente. Si no confía en el interruptor SW después de ingresar al modo de ajuste de los ejes, el Gyro surgirá del modo de ajuste y volverá al modo de operación normal después de que el LED blanco haya parpadeado 2 veces. La secuencia de ajuste de 3 ejes: z (defecto) - x - y - z ...

Nota: Si no libera el interruptor SW después de ingresar al modo de ajuste de los ejes, el Gyro permanecerá en el modo de ajuste del eje hasta que libere el interruptor SW y el Gyro saldrá del modo de ajuste y volverá al modo de operación normal después de que el LED blanco haya flasado 2 veces.

Tipo de señal de entrada

1. Si el período de entrada de la señal de servo analógica está entre 10-20 ms, el período de salida del giroscopio sigue el período de entrada.
2. Adecuado para la entrada de señal FUTABA SBUS2 y el lanzamiento del período 3MS servo.
3. Adecuado para la entrada de señal FUTABA SR y la salida SR.
4. Adecuado para la entrada de señal SANWA SSR/ON/SHR y la salida SSR/SHR.
