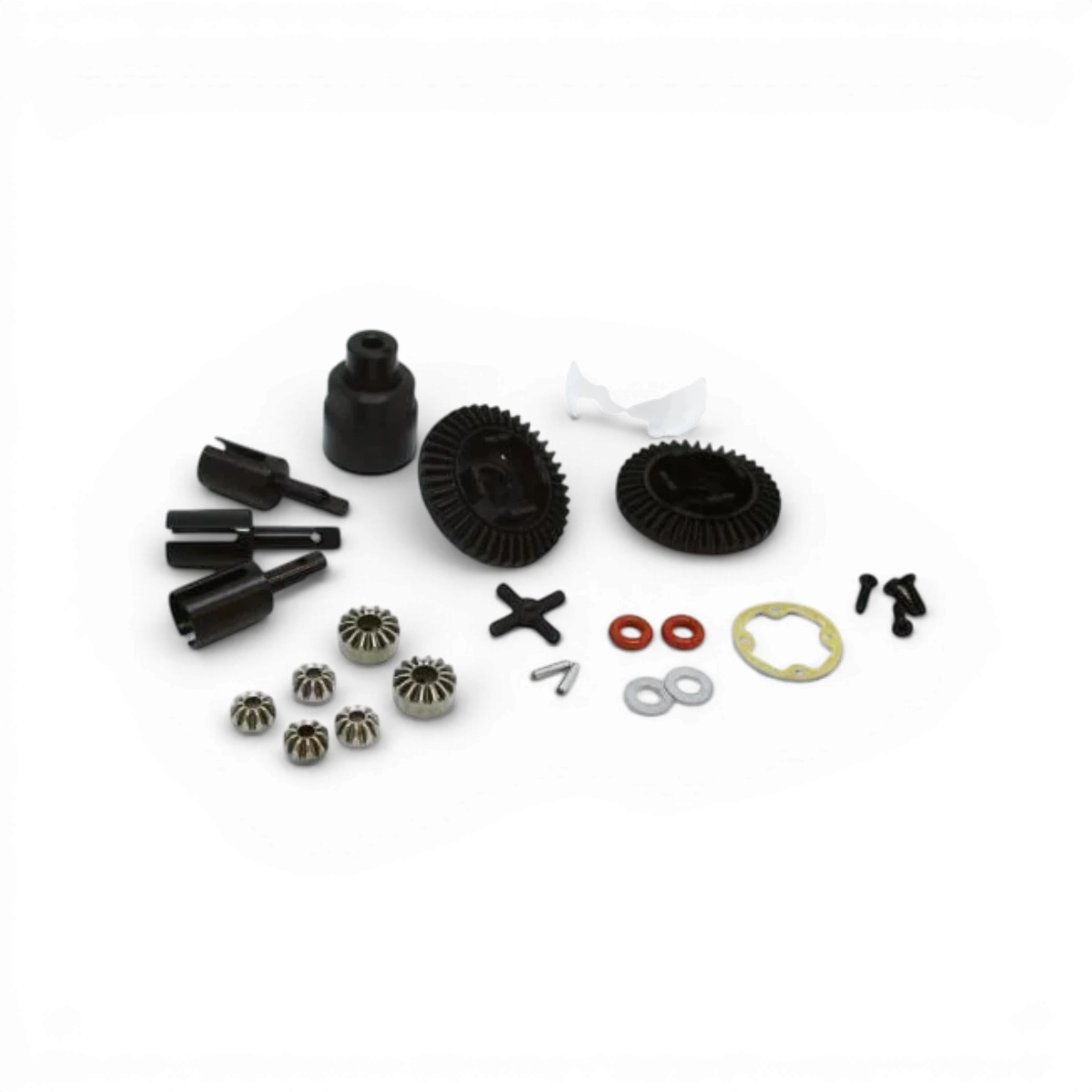

Set de Différentiel à Engrenages pour GRK

Ce set de différentiel à engrenages a été conçu pour s’adapter aux boîtes de transmission des modèles GRK3 et GRK Global Series.

Il offre une grande flexibilité grâce à :

• 2 types de couronnes dentées incluses.

• 3 types de noix de cardan pour permettre une utilisation avec des pignons coniques allant de 10T à 18T.

• GRK5

• GRK4

• GRK3

• Série GRK Global

• 1 différentiel

1. Interférences avec les vis :

• Sur les modèles utilisant des vis bouton pour fixer le pignon conique (standard sur la série GRK Global), ces vis peuvent interférer avec le boîtier du différentiel.

• Solution : Remplacez les vis standards par des vis plates R31W251 M2.6×5mm.

Les modèles GRK4 et GRK5 utilisent déjà des vis plates en standard, donc aucun remplacement n’est nécessaire.

2. Ajustement des jeux entre engrenages :

• Des rondelles et cales spécifiques sont nécessaires pour un ajustement précis :

• [R31M135] Rondelle 10x1mm

• [R31M023 ou R31M033] Shim 10×0.1mm

3. Utilisation avec pignon conique 14T (R31S069) :

• Pour une combinaison avec un pignon conique 14T, il est recommandé d’utiliser une couronne de 16T à 18T.

• Bien qu’il soit possible de l’installer avec une couronne 10T à 12T, cela n’est pas recommandé car un ajustement correct du jeu d’engrenages (backlash) ne pourra pas être réalisé.
