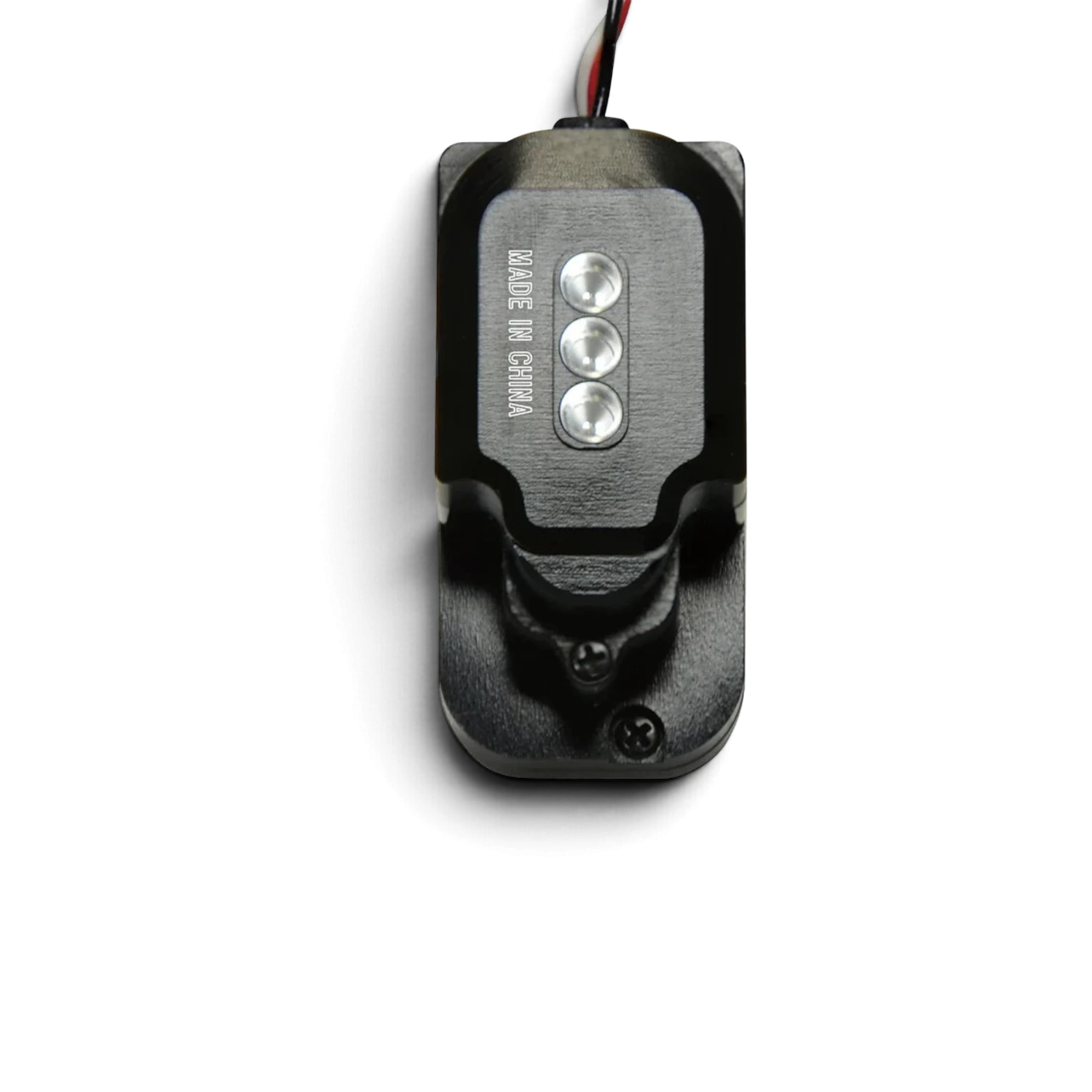

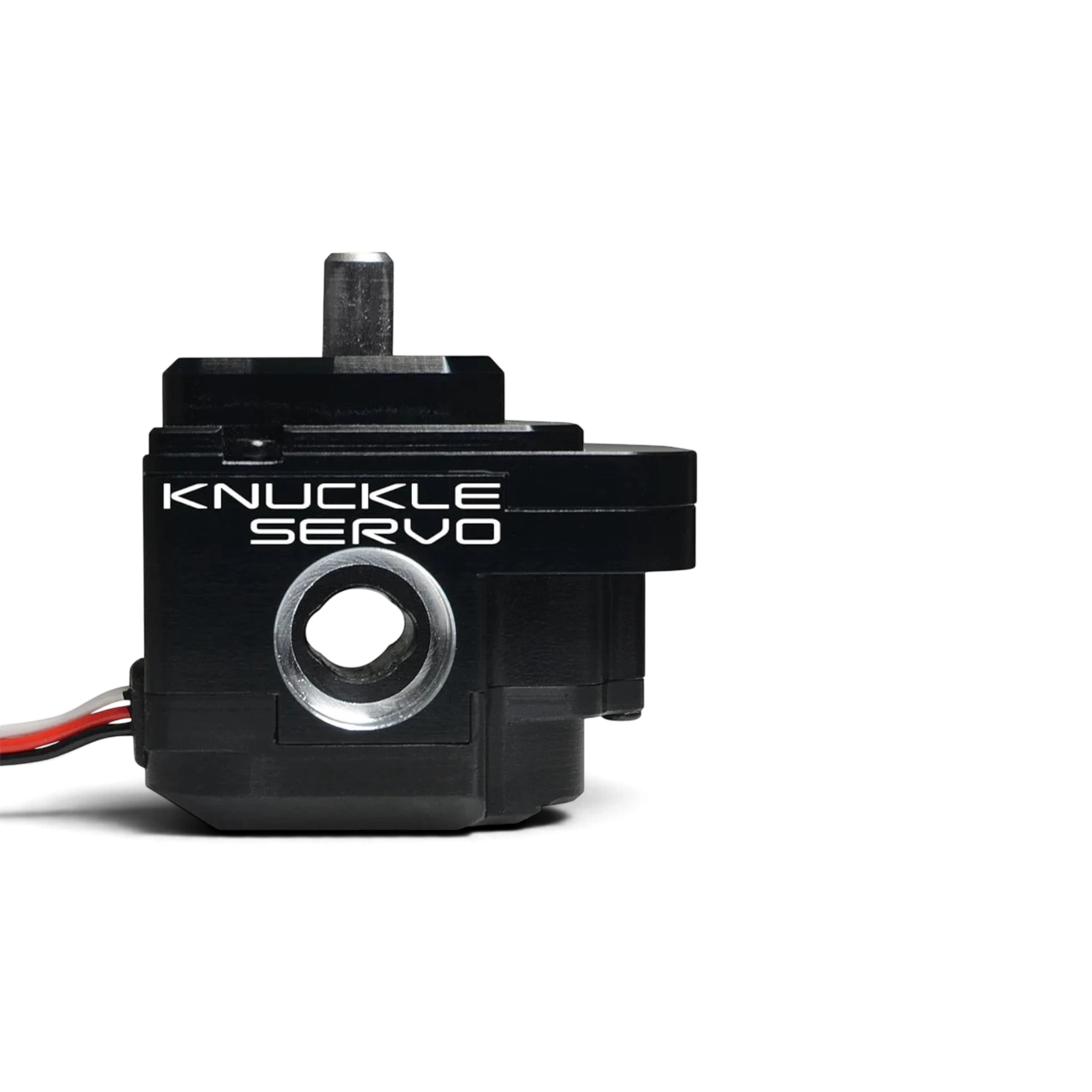

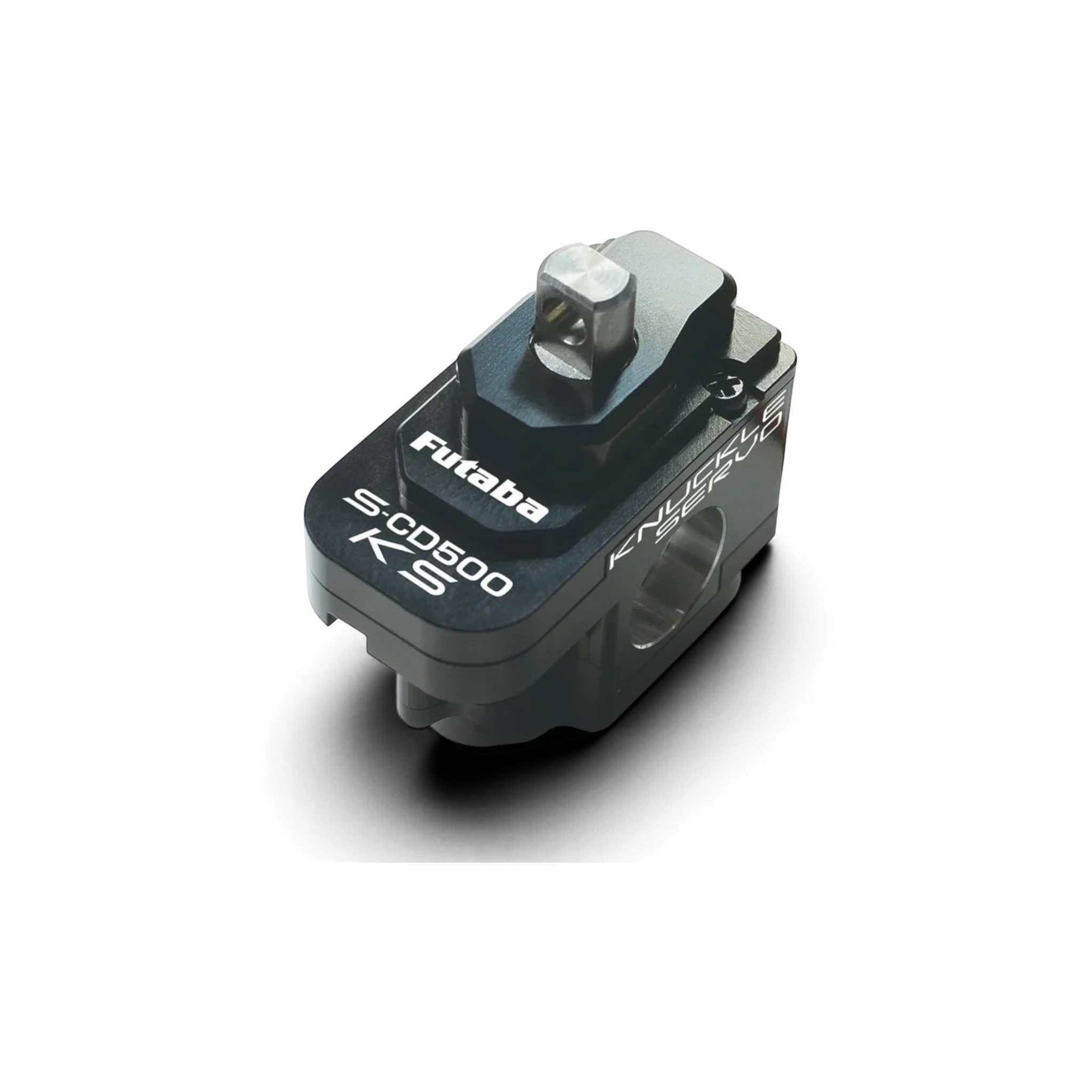

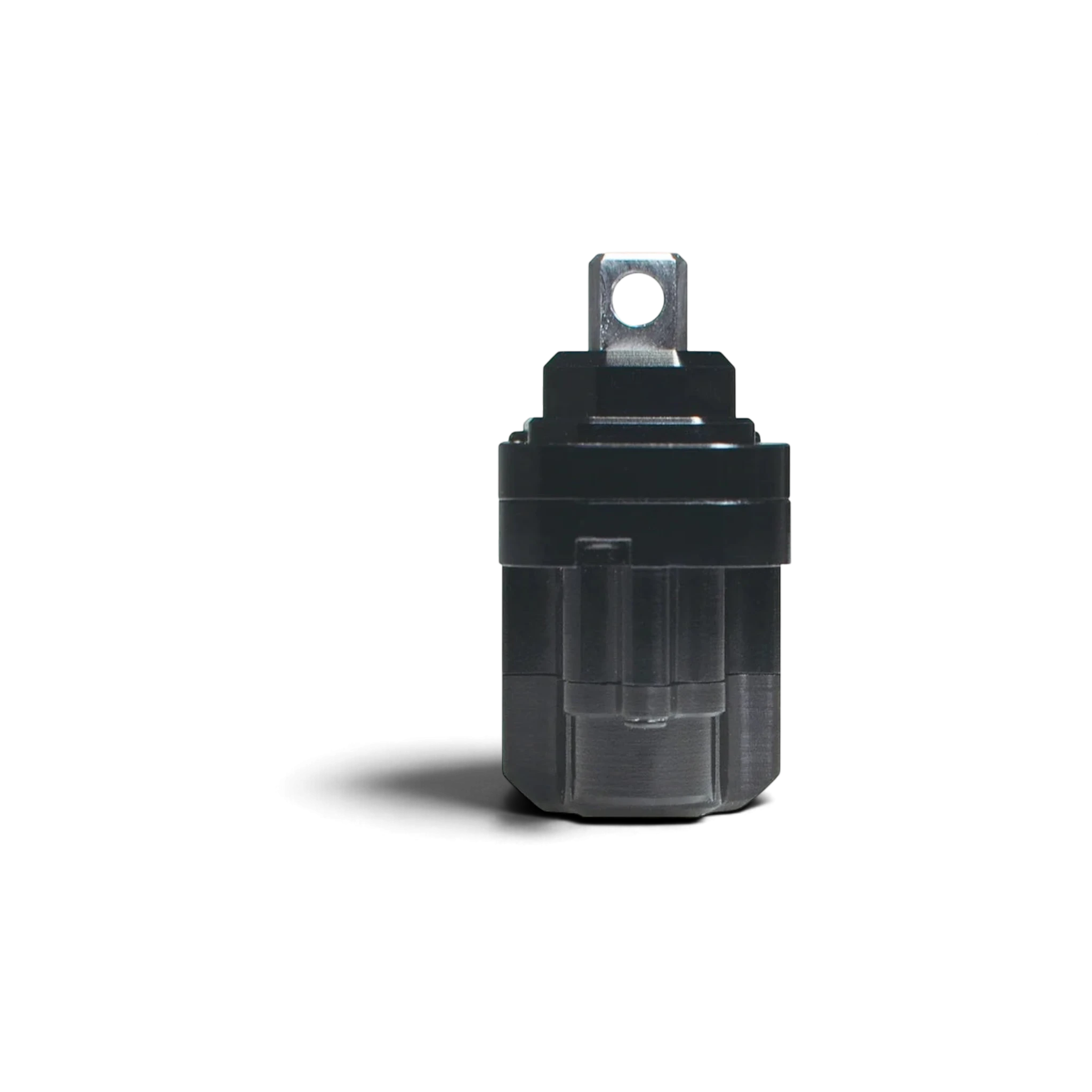

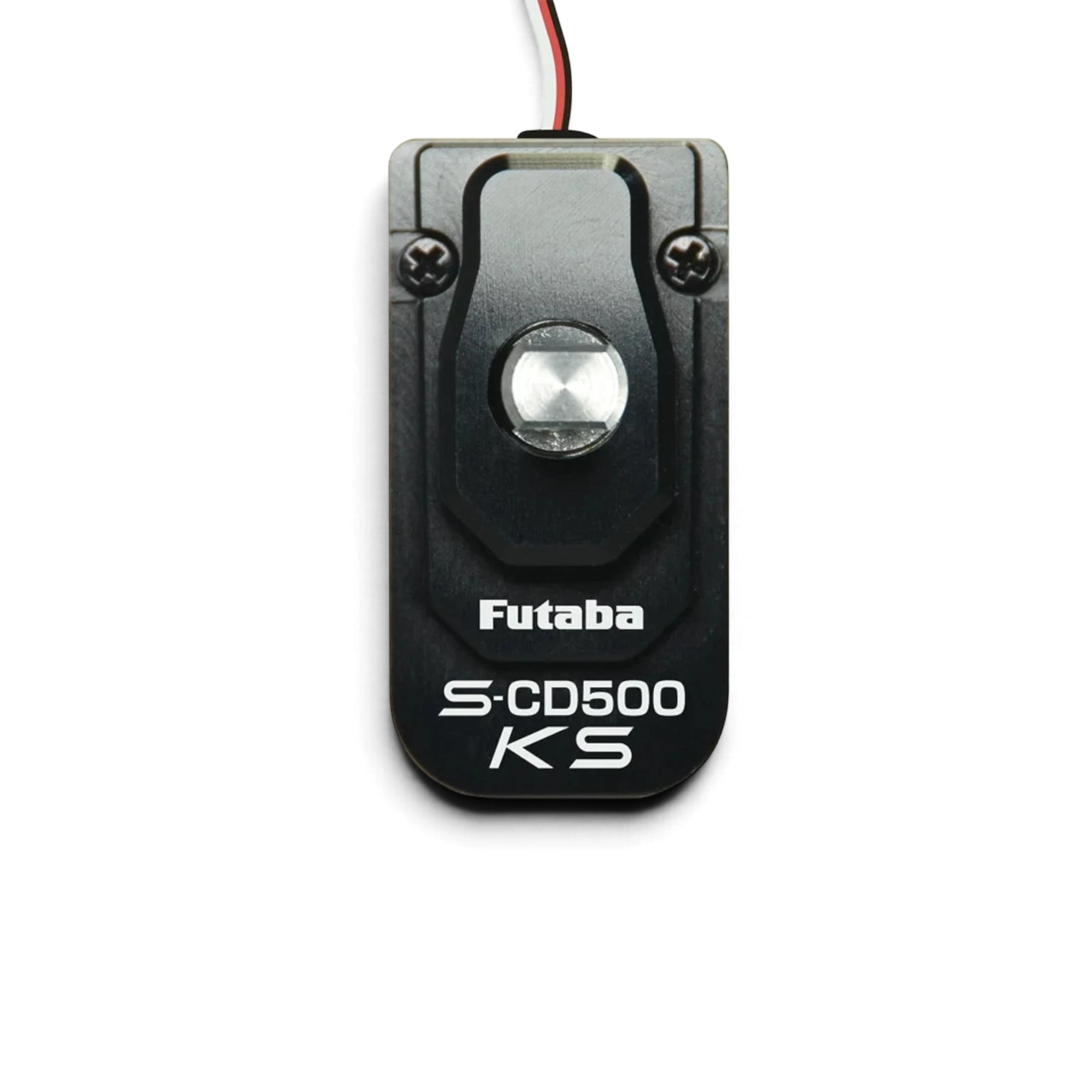

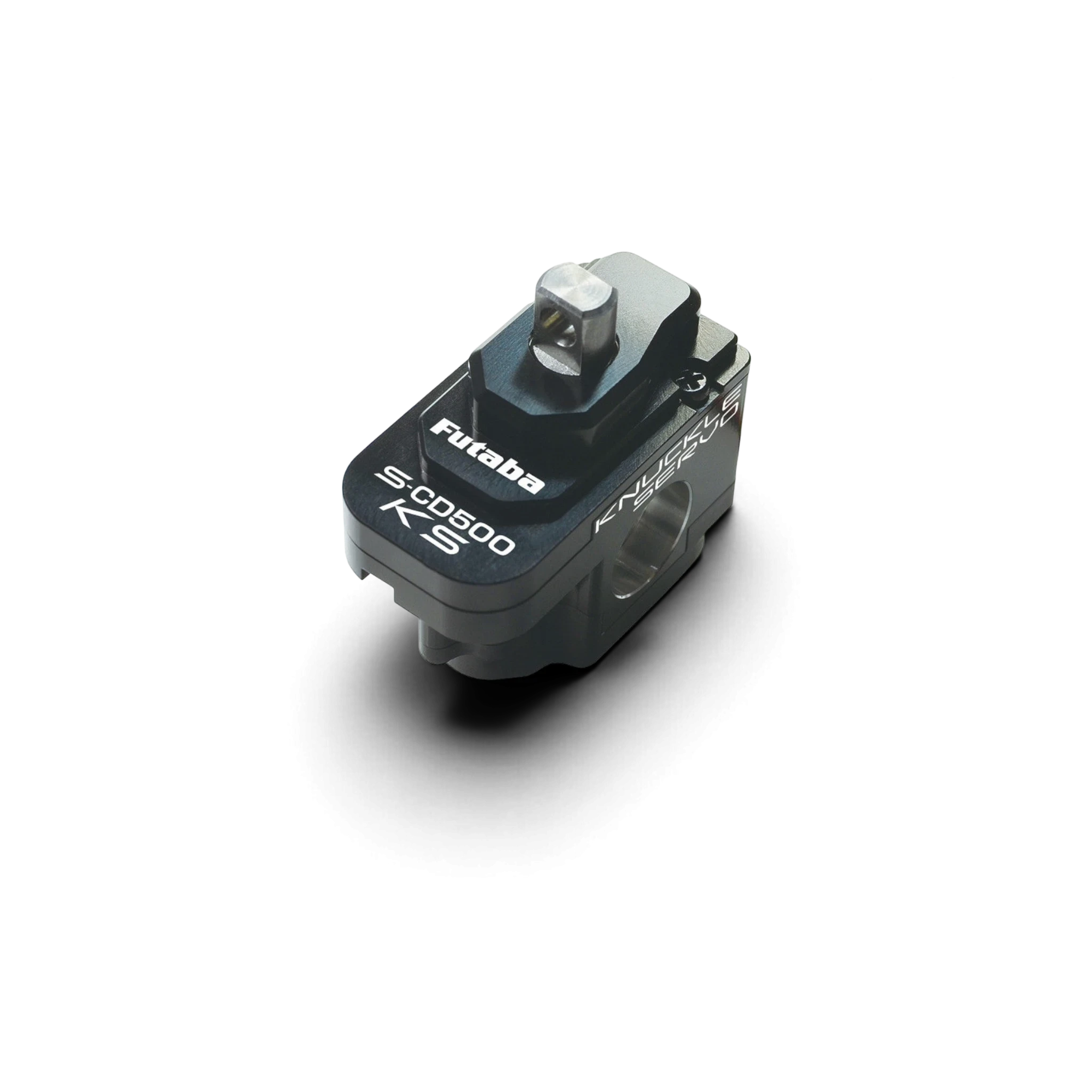

Servo kloub těhlice S-CD500KS pro RC drift 1/10 – 1 kus

Model Futaba S-CD500KS přináší novou architekturu řízení pro vozy RC Drift RWD 1/10 : servo je přímo integrováno na úrovni těhlice, čímž se eliminují tradiční spojovací tyče řízení.

Tato konstrukce umožňuje odstranit změny řízení spojené s pohybem zavěšení (bump steer) a zároveň snižuje počet potřebných mechanických dílů. Systém také zajišťuje plynulý chod i při velkém úhlu rejdu.

V kombinaci s gyro Futaba GYD560 a kompatibilním vysílačem umožňuje systém elektronicky a nezávisle nastavovat levé a pravé servo. Neutrál, limity a Ackermannovy křivky lze nastavit samostatně, přičemž Ackermannova křivka je nastavitelná na 12 bodech pro každou stranu.

S-CD500KS je kompatibilní s režimy UR a SR a funguje při napětí v rozmezí 4,8 až 6,0 V.

Pozor : tento produkt obsahuje pouze 1 servo těhlice. Pro kompletní osazení přední nápravy servem vlevo a servem vpravo je nutné objednat 2 sady S-CD500KS.

• Model : S-CD500KS

• Typ : servo řízení pro elektrický RC drift RWD 1/10

• Množství : 1 servo

• Kompatibilní s režimy UR a SR

• Rozměry : 32,0 × 16,6 × 27,6 mm

• Hmotnost : 20,7 g

• Rychlost při 6,0 V : 0,130 s / 60°

• Rychlost při 4,8 V : 0,165 s / 60°

• Točivý moment při 6,0 V : 2,4 kgf·cm

• Točivý moment při 4,8 V : 2,0 kgf·cm

• Provozní napětí : 4,8 až 6,0 V

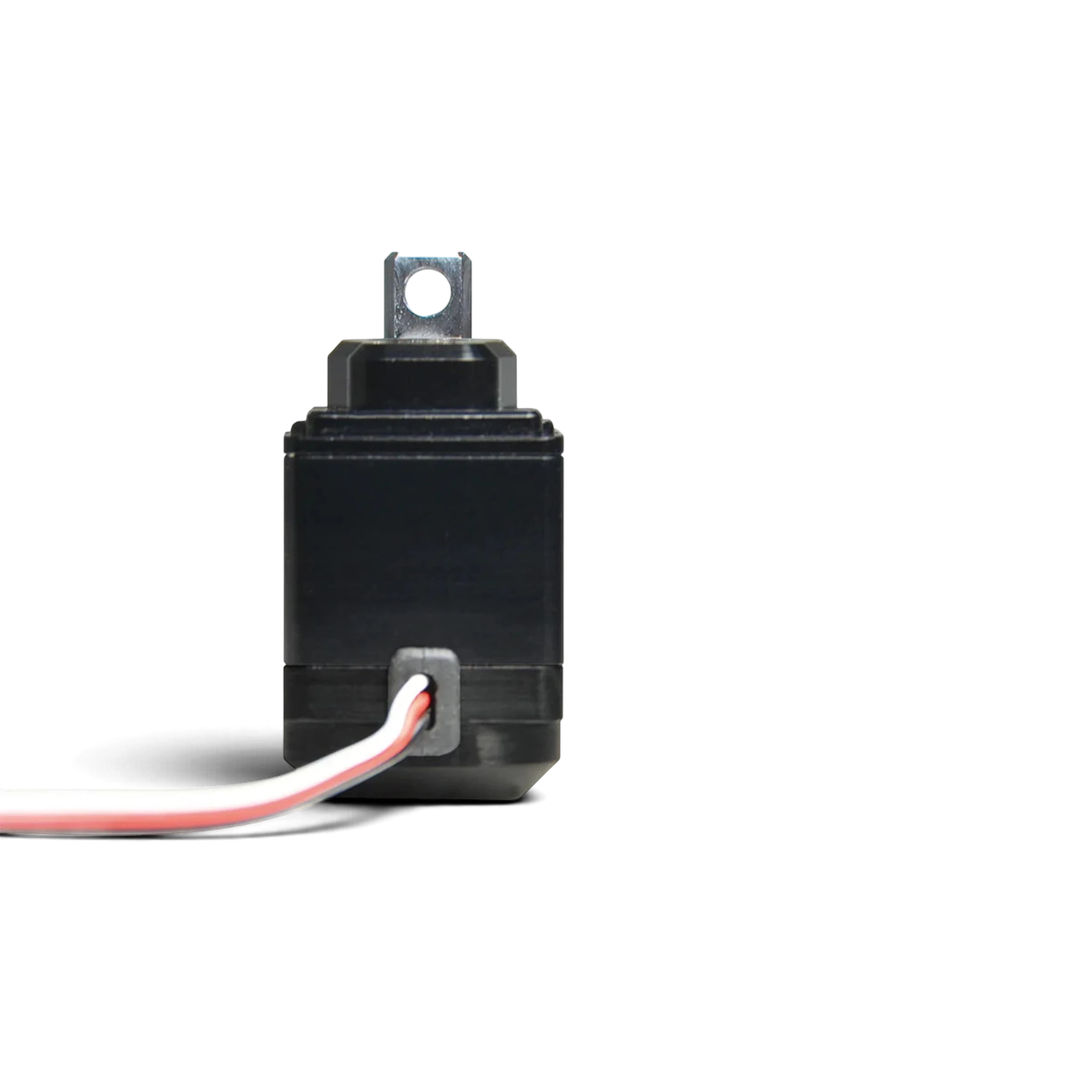

• Délka kabelu : 330 mm

• Plynulý chod při velkém úhlu řízení

• Odstranění spojovacích táhel řízení

• Eliminace bump steeru spojeného s táhly

• Nezávislé levé / pravé nastavení Ackermannu a dorazů

• Nastavitelná Ackermannova křivka na 12 bodech na servo

• Nezávislé nastavení levého / pravého neutrálu

• Funkce mixování obou serv řízení

Použití systému vyžaduje :

• Futaba GYD560 se softwarem V2.0 nebo vyšším

• Futaba T10PX / T10PXR se softwarem V16.0 nebo vyšším

• Futaba T10XCR se softwarem V16.0 nebo vyšším

• nebo Futaba T6PV se softwarem V4.0 nebo vyšším

Vysílač musí mít funkci umožňující mixování dvou řídicích serv.

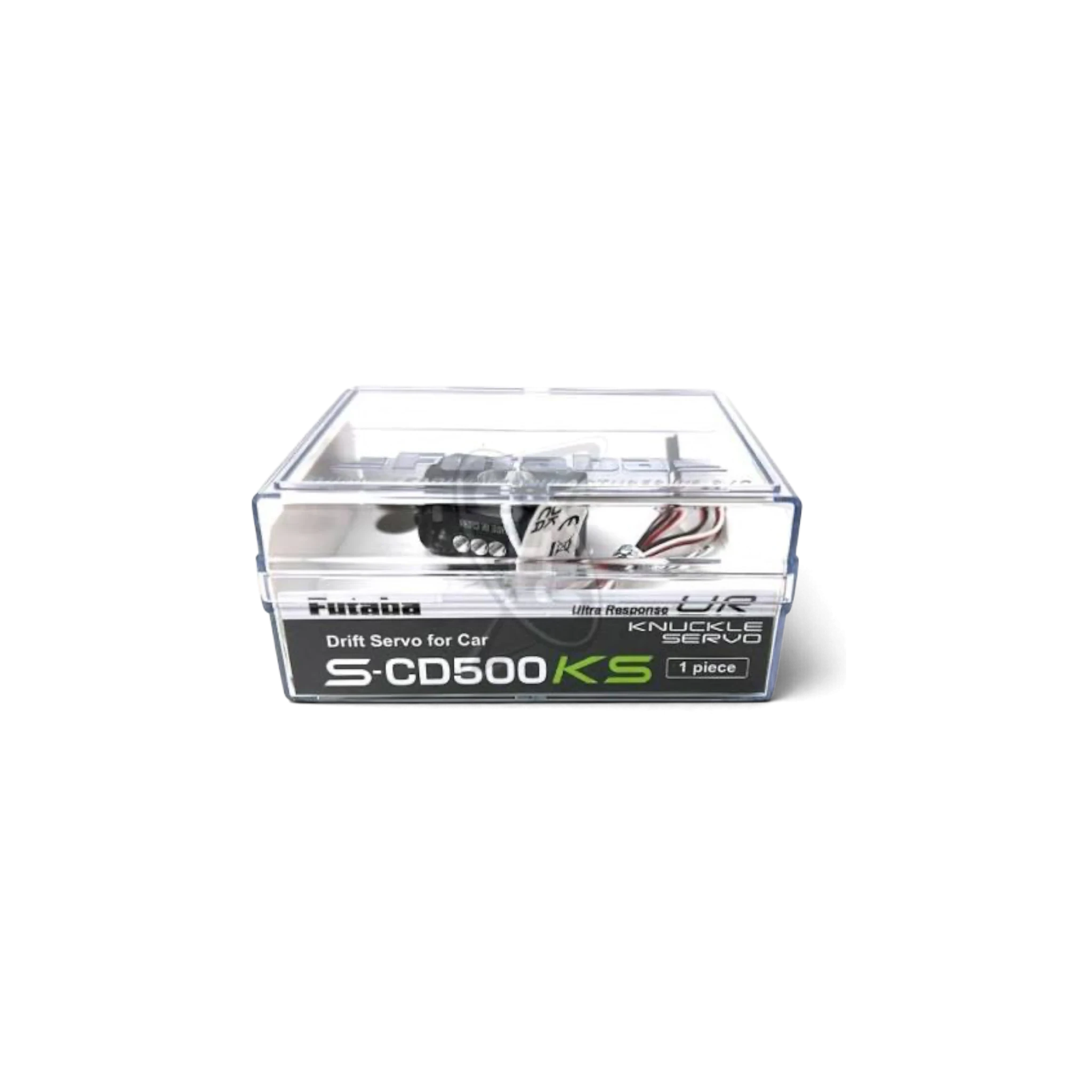

• 1 × servo S-CD500KS

• 1 × osa kola

• 2 × horní koncovky táhla, z toho 1 náhradní

• 1 × distanční podložka

• 1 × matice M2

• 1 × šroub M2

• Pro dokončení levého / pravého páru je nutná druhá sada S-CD500KS

• Gyro Futaba GYD560

• Kompatibilní vysílač

• Náboj kola

• Upevňovací čep náboje

• Ložiska 10 × 5 × 4 mm

Na jedno servo jsou potřeba dvě ložiska, tedy 4 ložiska pro osazení obou stran.

Pro kompletní osazení vozidla je nutné objednat 2 sady S-CD500KS : jednu pro levé přední kolo a jednu pro pravé přední kolo.

BEC regulátoru musí být nastaven na maximálně 6,0 V. Nepoužívejte výstup BEC 7,4 V, protože by mohl poškodit servo.

Kabeláž musí být umístěna tak, aby se nedostala do kontaktu s kolem. Poškozený kabel může způsobit poruchu nebo zkrat.

Při napájení serva může být slyšet lehké bzučení ; podle Futaba je tento jev normální.
