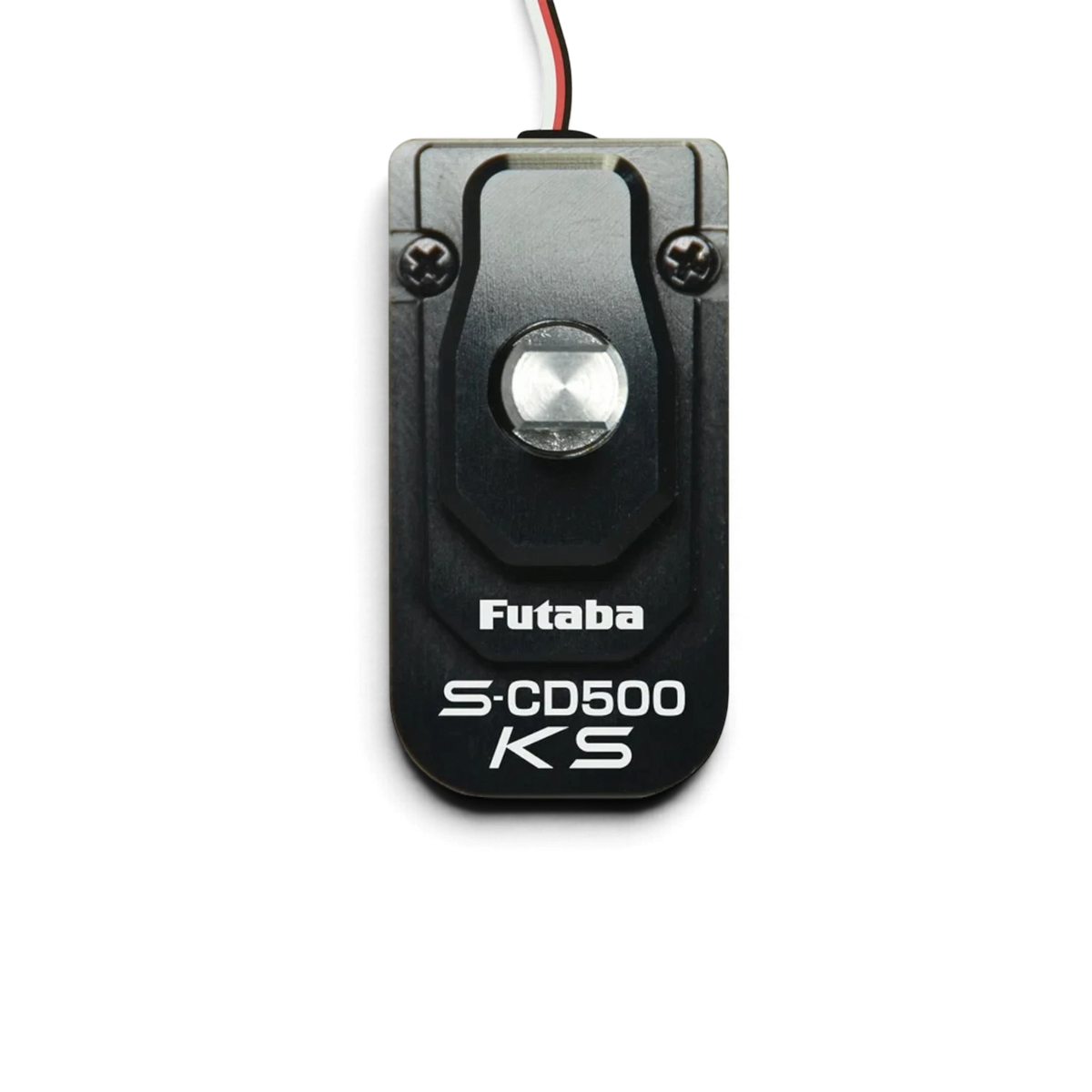

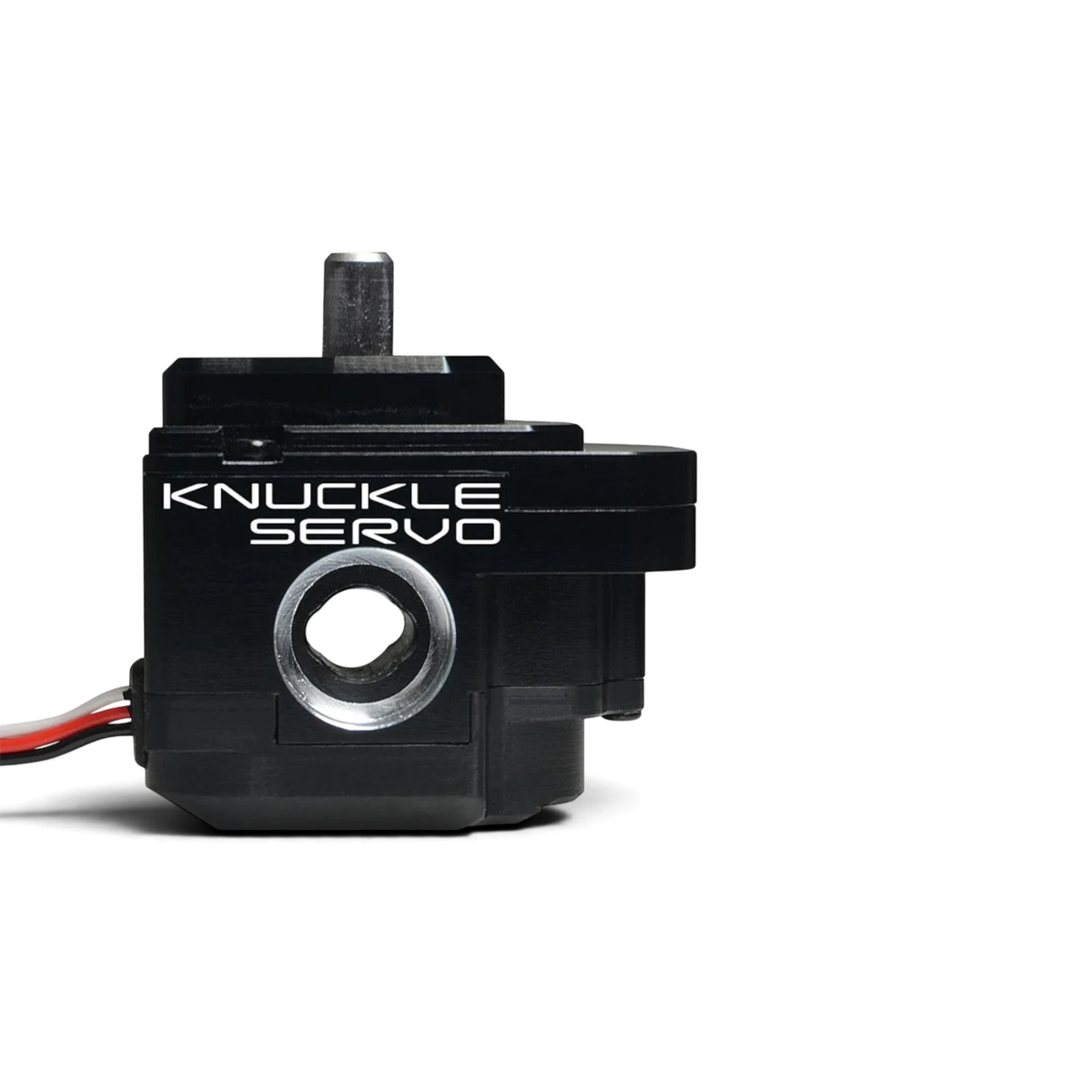

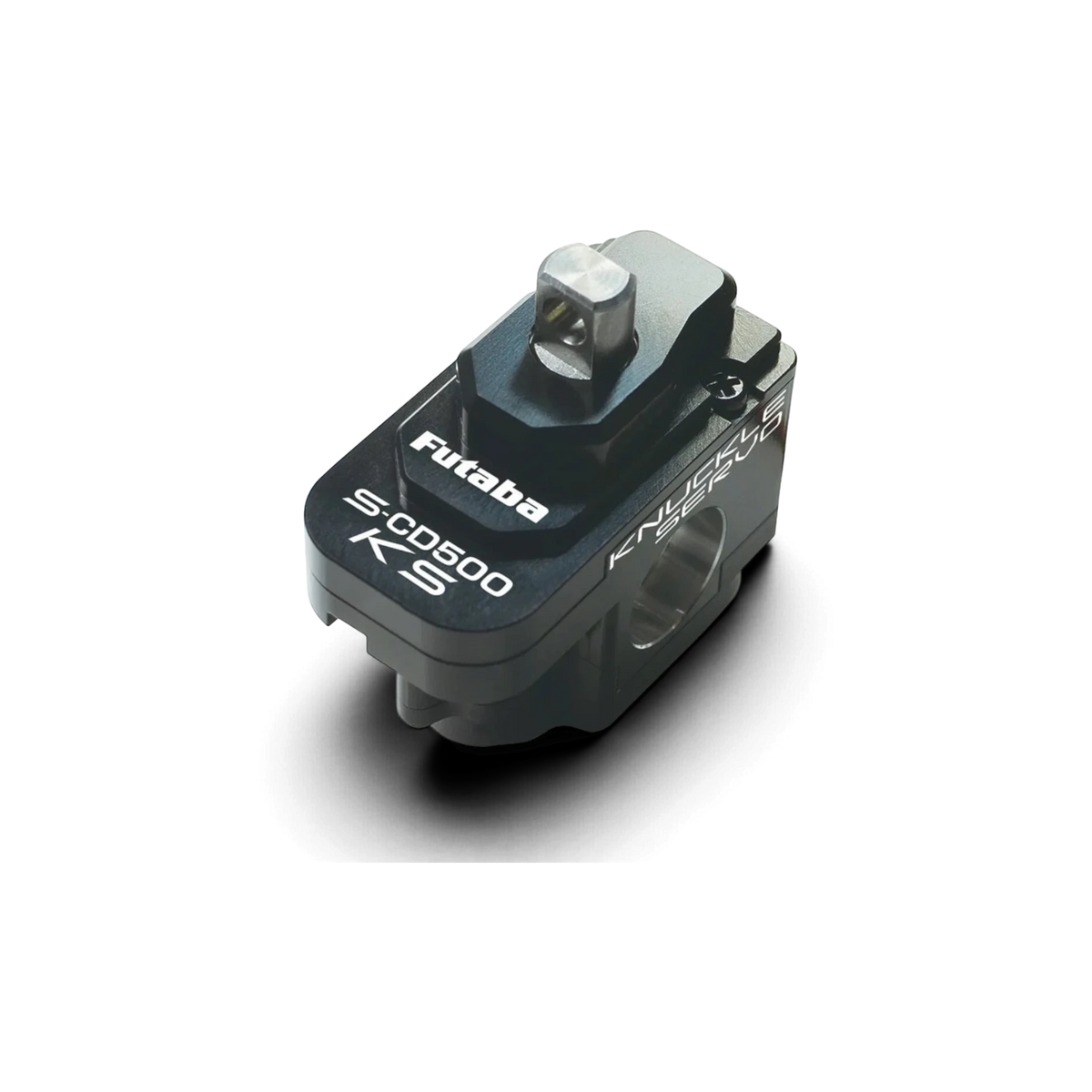

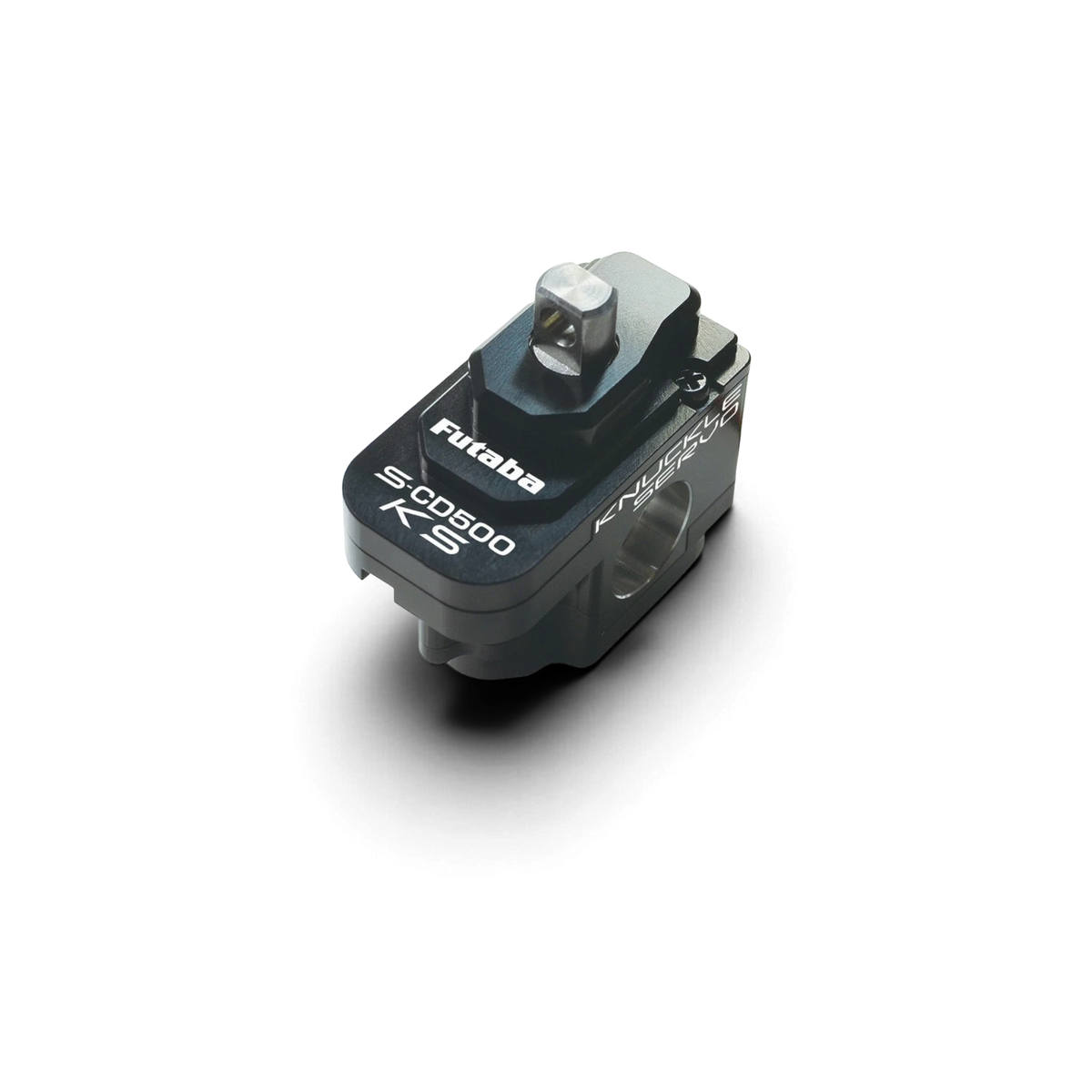

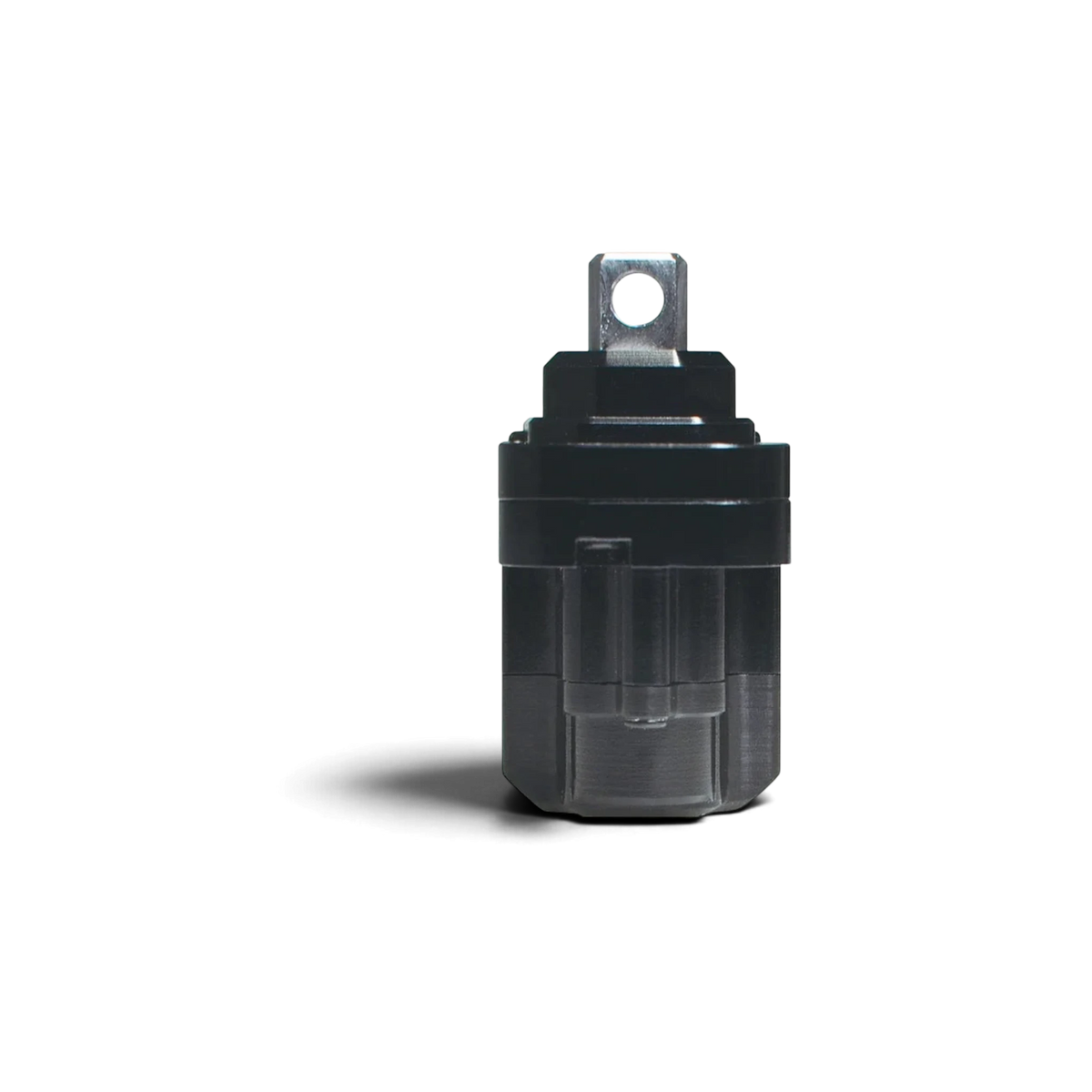

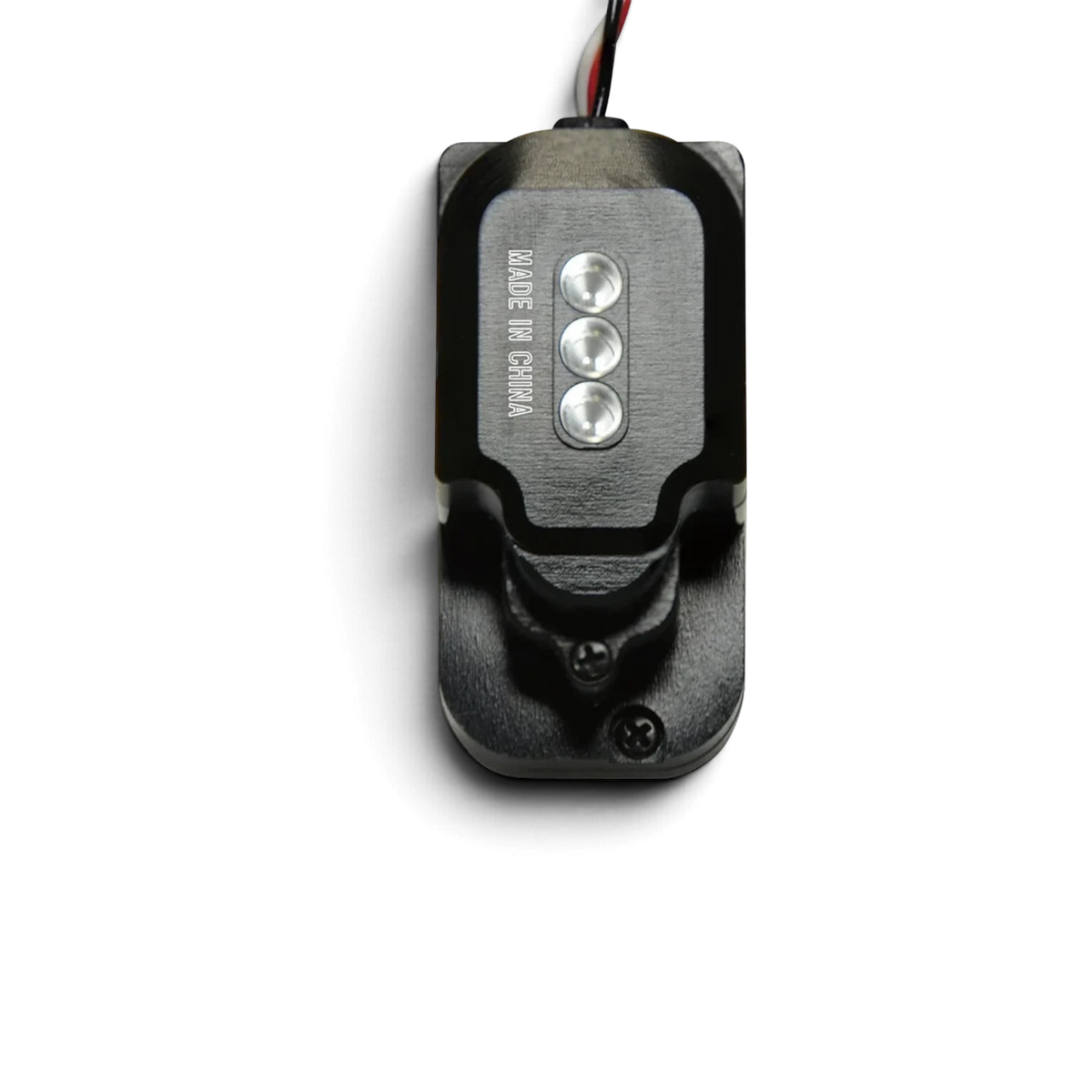

Styrspindelservo S-CD500KS för RC Drift 1/10 – 1 styck

Den Futaba S-CD500KS introducerar en ny styrarkitektur för RC Drift RWD 1/10-bilar : servot är direkt integrerat i styrspindeln, vilket eliminerar de traditionella styrstagen.

Denna konstruktion gör det möjligt att eliminera styrförändringar kopplade till fjädringens rörelse (bump steer) samtidigt som antalet nödvändiga mekaniska delar minskas. Systemet säkerställer också en mjuk funktion, även vid stor styrvinkel.

Tillsammans med gyro Futaba GYD560 och en kompatibel radiostyrning gör systemet det möjligt att justera vänster och höger servo elektroniskt och oberoende av varandra. Neutralpunkt, ändlägen och Ackermann-kurvor kan bland annat justeras separat, med en justerbar Ackermann-kurva på 12 punkter för varje sida.

S-CD500KS är kompatibel med lägena UR och SR och fungerar med en spänning mellan 4,8 och 6,0 V.

Observera : denna produkt innehåller endast 1 styrspindelservo. För att utrusta hela framvagnen med ett servo till vänster och ett servo till höger behöver du beställa 2 S-CD500KS-kit.

• Modell : S-CD500KS

• Typ : styrspindelservo för elektrisk RC drift RWD 1/10

• Antal : 1 servo

• Kompatibel med lägena UR och SR

• Mått : 32,0 × 16,6 × 27,6 mm

• Vikt : 20,7 g

• Hastighet vid 6,0 V : 0,130 s / 60°

• Hastighet vid 4,8 V : 0,165 s / 60°

• Vridmoment vid 6,0 V : 2,4 kgf·cm

• Vridmoment vid 4,8 V : 2,0 kgf·cm

• Driftspänning : 4,8 till 6,0 V

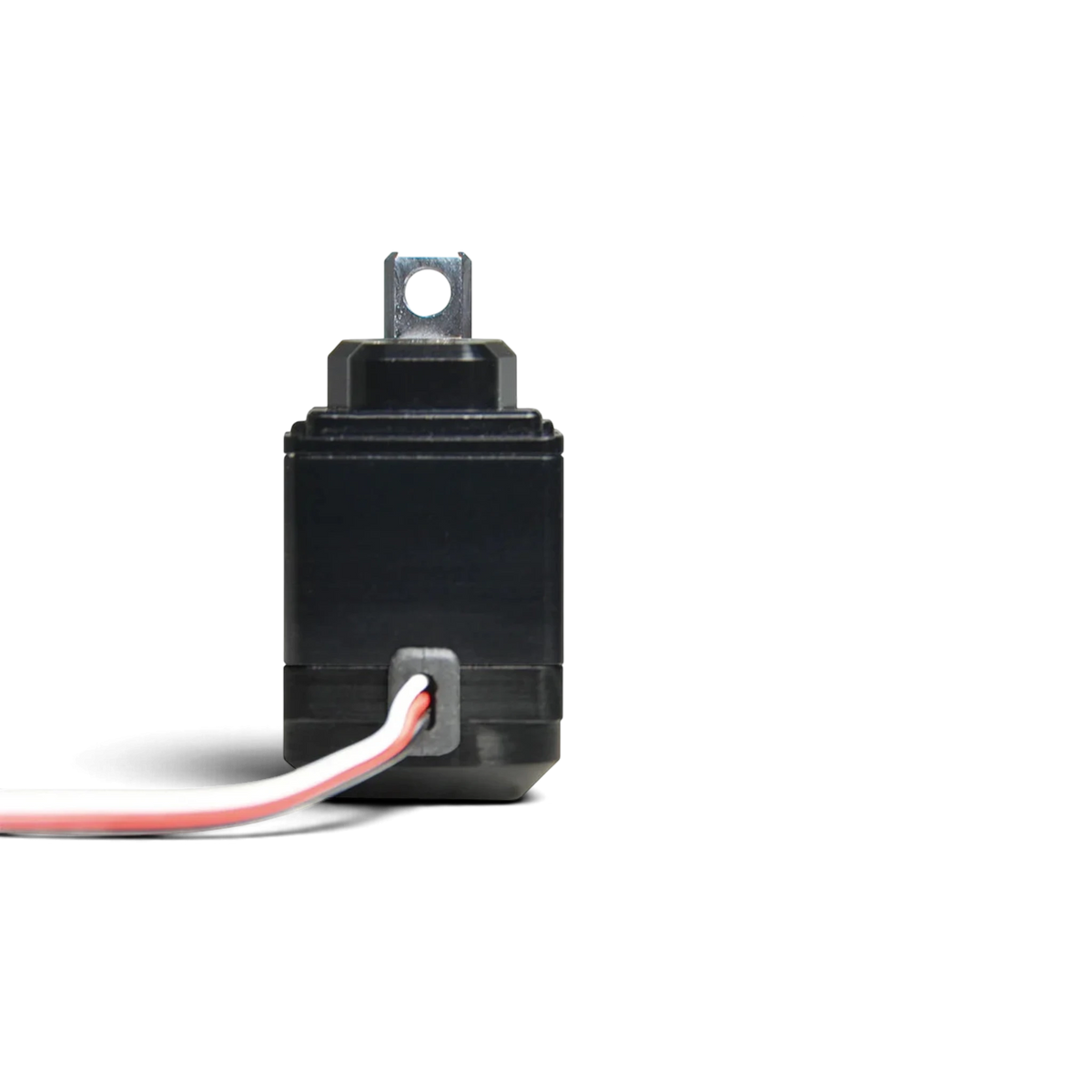

• Kabellängd : 330 mm

• Mjuk funktion vid stor styrvinkel

• Eliminering av styrstag

• Eliminering av bump steer kopplad till styrstagen

• Oberoende vänster / höger justering av Ackermann och ändlägen

• Justerbar Ackermann-kurva på 12 punkter per servo

• Oberoende justering av vänster / höger neutralpunkt

• Mixningsfunktion för de två styrservona

Användningen av systemet kräver :

• Futaba GYD560 med programvara V2.0 eller senare

• Futaba T10PX / T10PXR med programvara V16.0 eller senare

• Futaba T10XCR med programvara V16.0 eller senare

• eller Futaba T6PV med programvara V4.0 eller senare

Sändaren måste ha en funktion som möjliggör mixning av två styrservon.

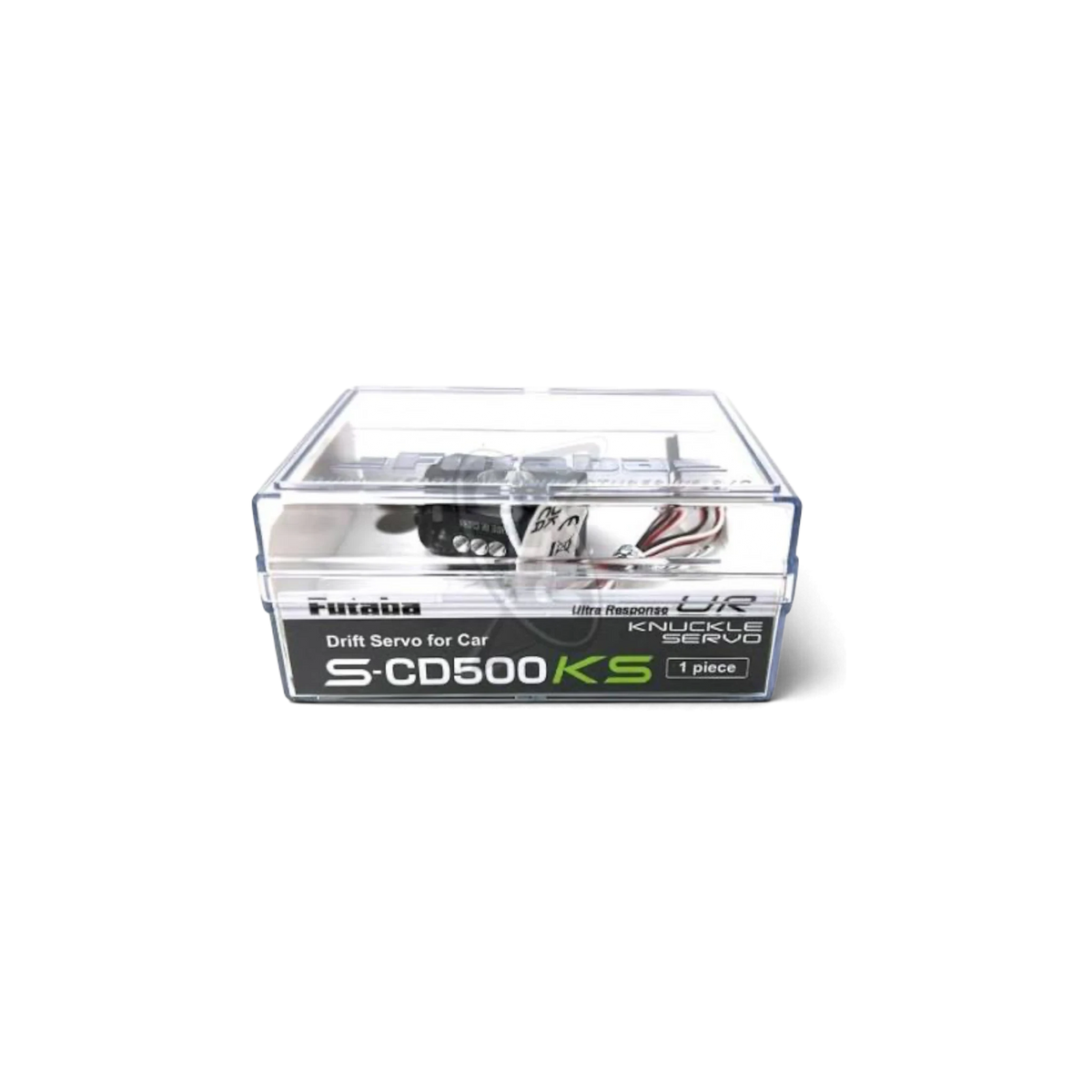

• 1 × servo S-CD500KS

• 1 × hjulaxel

• 2 × övre kulledsändar, varav 1 reservdel

• 1 × distans

• 1 × M2-mutter

• 1 × M2-skruv

• Ett andra S-CD500KS-kit krävs för att komplettera vänster / höger-paret

• Gyro Futaba GYD560

• Kompatibel radiostyrning

• Hjulnav

• Fästpinne för hjulnavet

• Lager 10 × 5 × 4 mm

Två lager krävs per servo, alltså 4 lager för att utrusta båda sidorna.

För att utrusta ett fordon komplett måste du beställa 2 S-CD500KS-kit : ett för vänster framhjul och ett för höger framhjul.

BEC på ESC:n måste ställas in på 6,0 V maximum. Använd inte en BEC-utgång på 7,4 V, eftersom den kan skada servot.

Kablagen måste placeras så att de inte kommer i kontakt med hjulet. En skadad kabel kan orsaka fel eller kortslutning.

Ett lätt surrande ljud kan höras när servot är spänningssatt ; enligt Futaba är detta fenomen normalt.
